HW4300 - Controlador para Processos

Adicionar a Lista de Produtos

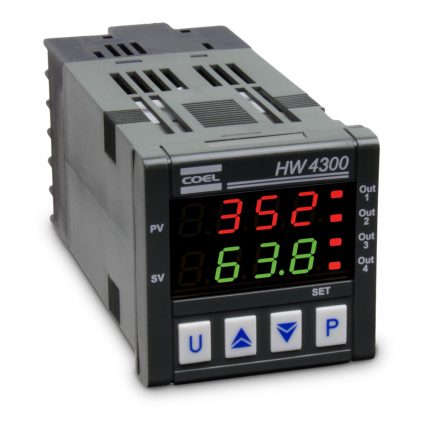

O modelo HW4300 é um controlador de processo ou temperatura com opções de controles ON/OFF, ON/OFF a Zona Neutra, PID de ação simples, PID de ação dupla (direta e reversa) e PID para acionamento de válvula motorizada, com funções de AUTO-TUNE, SELF-TUNE e cálculo automático do parâmetro FUZZY OVERSHOOT CONTROL pelo controle PID. O instrumento pode também dispor de interface de comunicação serial RS485 MODBUS-RTU e com velocidade de transmissão de até 38400 baud. O valor do processo é visualizado em um display vermelho de 4 dígitos; o valor de Set Point em um display verde de 4 dígitos, enquanto o estado das saídas é indicado por LED. O instrumento prevê a memorização de 4 Set Point de controle e pode ter até 4 saídas a relé ou para comando de relés de estado sólido (SSR) ou ainda até 2 saídas analógicas (0/4 a 20 mA). A entrada é configurável e aceita sensores de temperatura (termopares J, K, S, B, C, E, L, N, R, T; termoresistência Pt100; termistores PTC, NTC; sensores infravermelhos com linearização J ou K) e sinais analógicos normalizados (0/ 4 a 20mA, 0/1 a 5 V, 0/2 a 10 V, 0 a 50/60 mV, 12 a 60 mV). O instrumento também pode dispor de uma entrada para transformador, para a função de alarme de queima de resistência (Heat Break) e uma entrada digital de funcionamento programável. Outras importantes funções existentes no instrumento são: alarme de malha de controle aberta (Loop-Break), limitação de potência na saída, limitação da velocidade de variação da potência na saída, divisor de faixa (split-range), alcance do Set Point a velocidade controlada, controle de aquecimento e de resfriamento, comutação automática entre dois Set Point de controle, função de Soft-Start, configuração através de comunicação serial e proteção de parâmetros em vários níveis.

Catálogo em PDF
